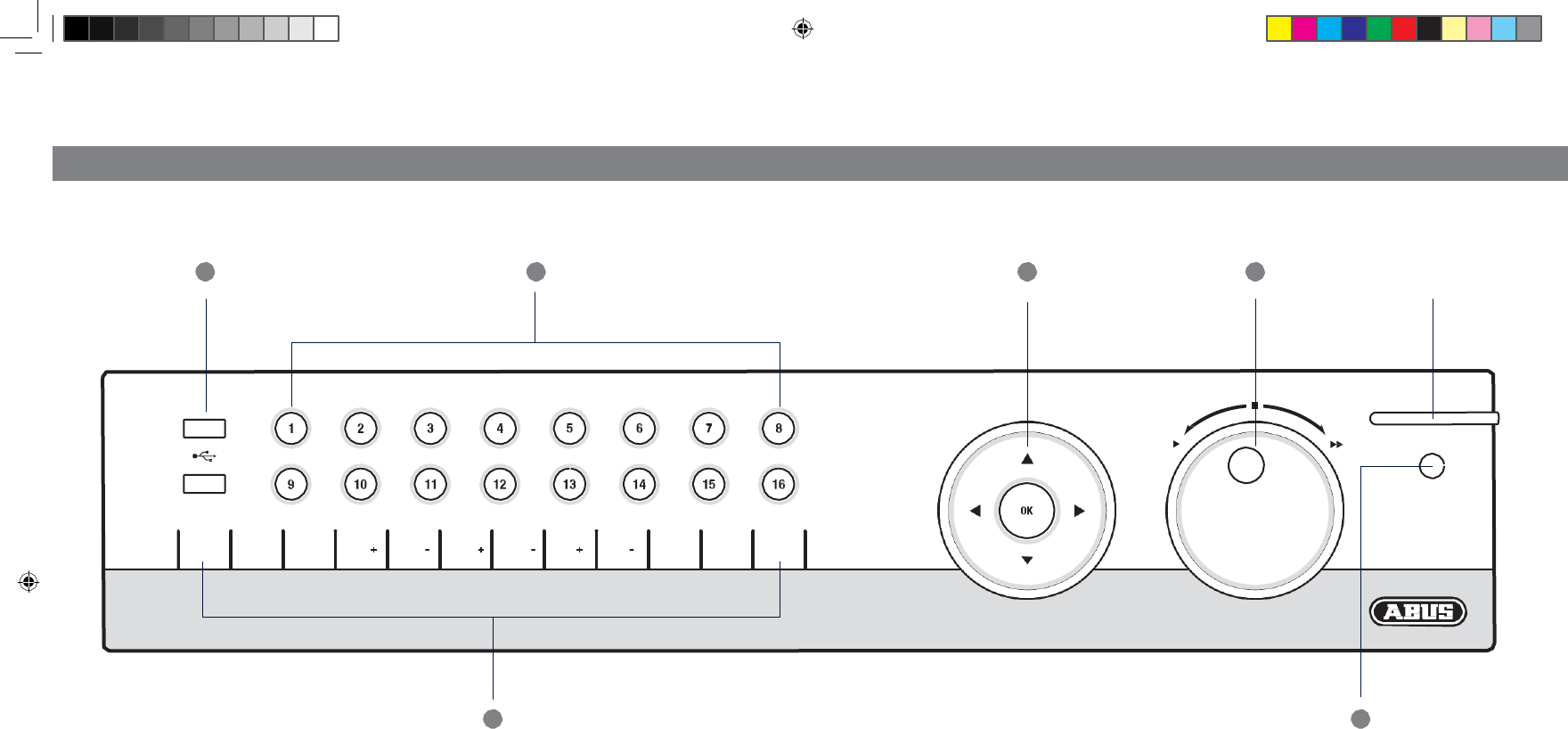

1. USB-Anschlüsse: für externe USB 2.0-Geräte (z.B. Maus oder externe Festplatte).

2. Rekorder-Bedientasten: Funktionstasten zur Rekordersteuerung.

3. Kamera-Auswahltasten: Weiß leuchtend: Kamera ist angeschlossen.

Blau leuchtend: Angeschlossene Kamera zeichnet auf.

Nicht beleuchtet: Keine Kamera angeschlossen.

4. Navigationskreuz: Halten Sie die Taste OK fünf Sekunden gedrückt, um den Rekorder an-

bzw. auszuschalten.

5. Jog-Shuttle: Innerer Ring: Single Frame Wiedergabe.

Äußerer Ring: Wiedergabegeschwindigkeit ändern.

6. IR-Empfänger: Empfänger für das Fernbedienungssignal.

7. Status LED: Zeigt den Betriebszustand des Rekorders an:

Leuchtet dauerhaft weiß: Systemstatus OK.

Blinkt weiß: Systemstatus OK, Aufzeichnungseinstellungen

hinterlegt, Überwachungsmodus aktiv.

Leuchtet dauerhaft blau: Mindestens eine Kamera zeichnet

aktuell auf.

Leuchtet dauerhaft rot: Systemwartung notwendig.
